小米3改装无线充电教程

作者:潇潇来源:本站整理2013/12/13 11:40:18我要评论

是不是想把自己的小米3弄成无线充电呢,那么下面潇潇就来教你详细步骤吧,但是好心劝告不是很懂手机硬件的米粉还是不要轻易尝试吧。

这次小米3的改装我们依然邀请到了极客数码维修工程师--阿良提供全程技术支持。(注意:改装过程需要极强的动手能力和手工技艺,如果没有相关经验的话,最好请专业人员协助操作)

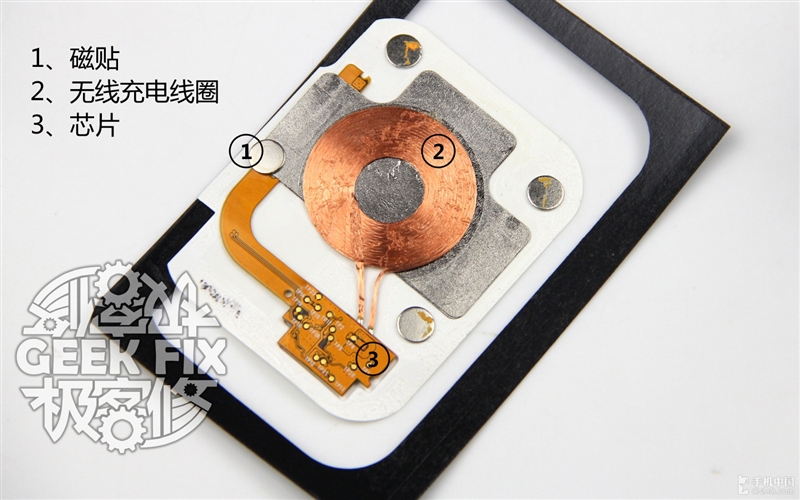

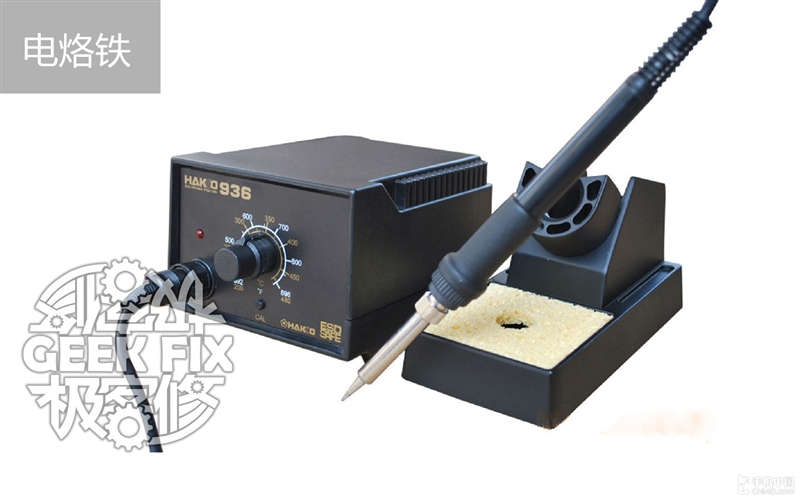

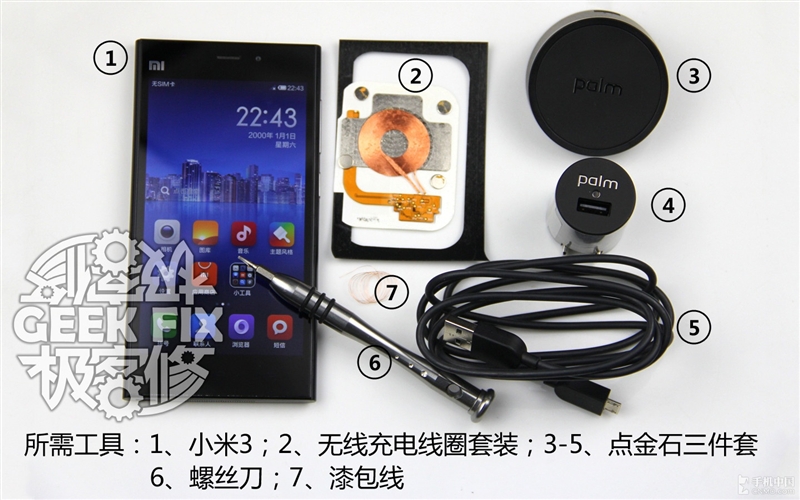

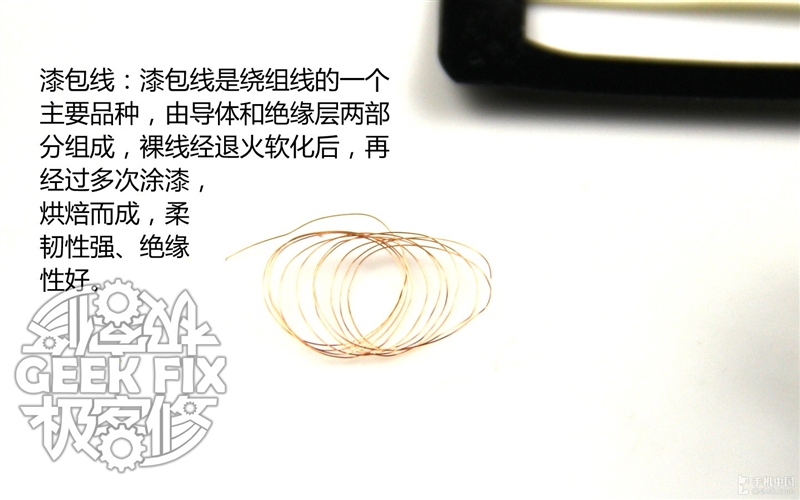

俗话说得好:“工欲善其事,必先利其器。”在动手改装之前,得先准备好所需要的工具和材料。开始时曾提到,由于之前没人改装过小米3,所以针对机型自身的参考资料并不多,只能借鉴小米1和小米2的改装经验。虽然网上流传的方法有好几种,但所用的主要材料无非是无线充电线圈、底座、焊接线等等,淘宝上有很多。在跟阿良讨论之后,我们最终还是选择了性价比最高、操作相对简单的Palm手机无线充电套装。总的算下来,所需材料及工具包括:Palm无线充电线圈套装(含芯片和磁贴)、Palm点金石套装、漆包线、螺丝刀、万用表、电烙铁。

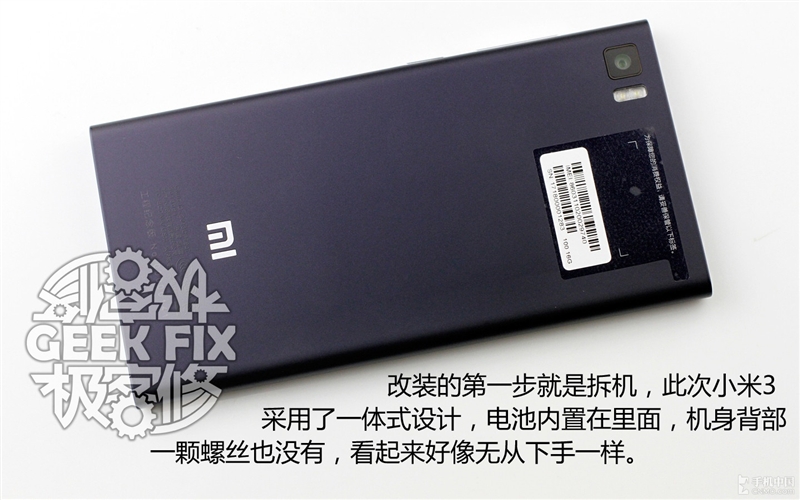

改装的第一步就是拆机,此次小米3采用了一体式设计,电池内置在里面,机身背部一颗螺丝也没有,看起来好像无从下手一样。

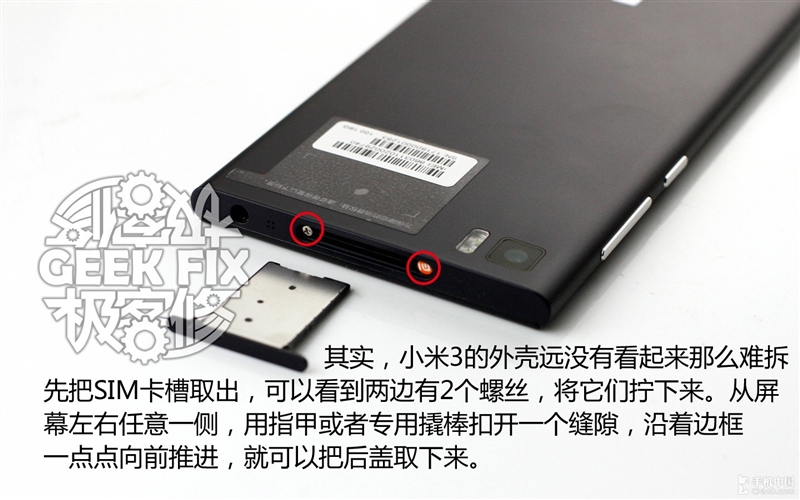

其实,小米3的外壳远没有看起来那么难拆。先把SIM卡槽取出,可以看到两边有2个螺丝,将它们拧下来。从屏幕左右任意一侧,用指甲或者专用撬棒扣开一个缝隙,沿着边框一点点向前推进,就可以把后盖取下来。

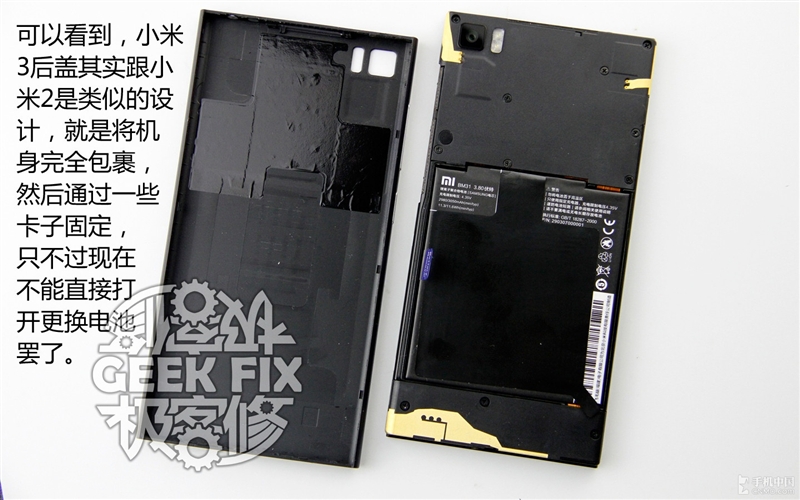

可以看到,小米3后盖其实跟小米2是类似的设计,就是将机身完全包裹,然后通过一些卡子固定,只不过现在不能直接打开更换电池罢了。

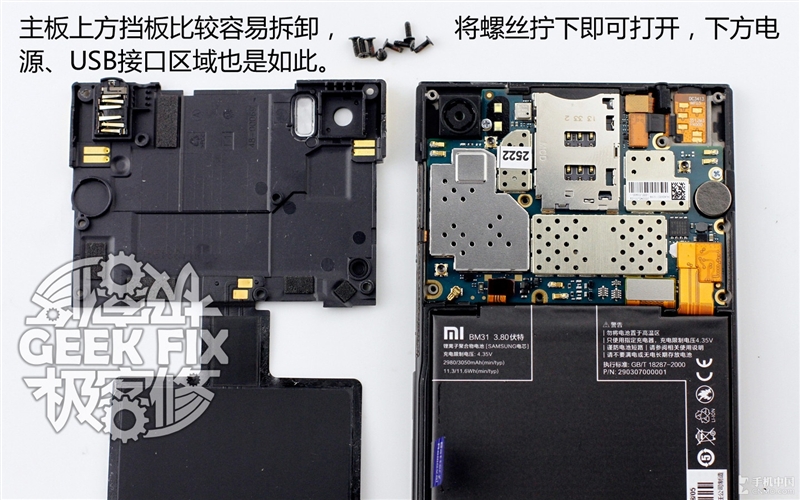

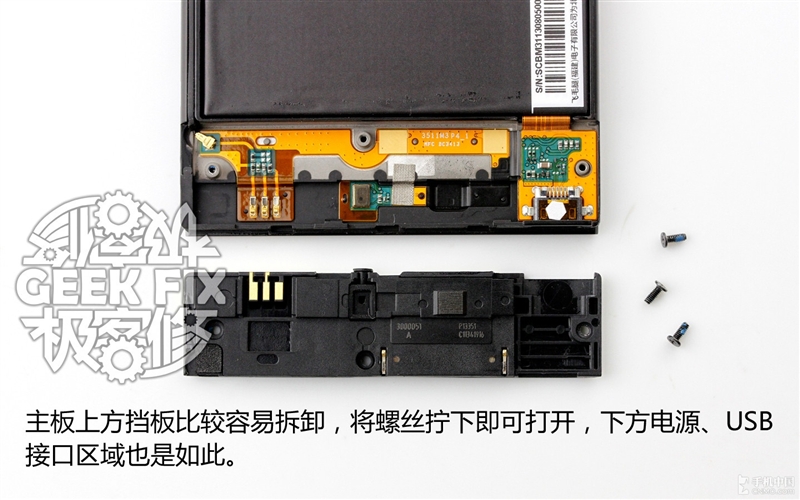

主板上方挡板比较容易拆卸,将螺丝拧下即可打开,下方电源、USB接口区域也是如此。

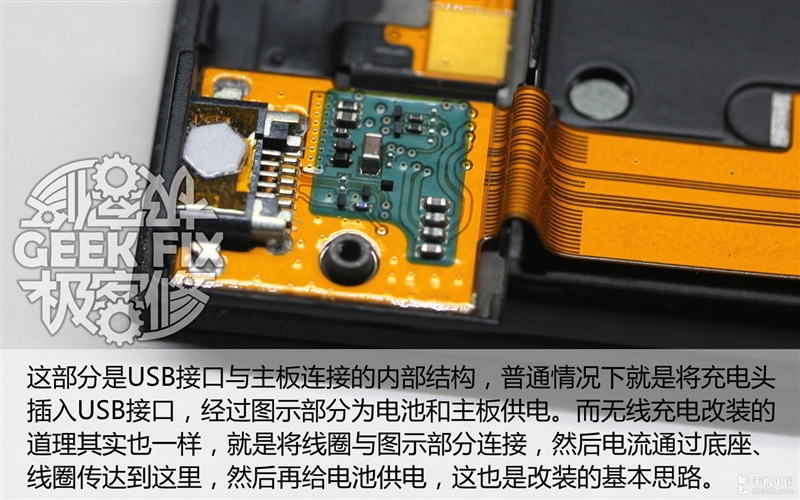

这部分是USB接口与主板连接的内部结构,普通情况下就是将充电头插入USB接口,经过图示部分为电池和主板供电。而无线充电改装的道理其实也一样,就是将线圈与图示部分连接,然后电流通过底座、线圈传达到这里,然后再给电池供电,这也是改装的基本思路。

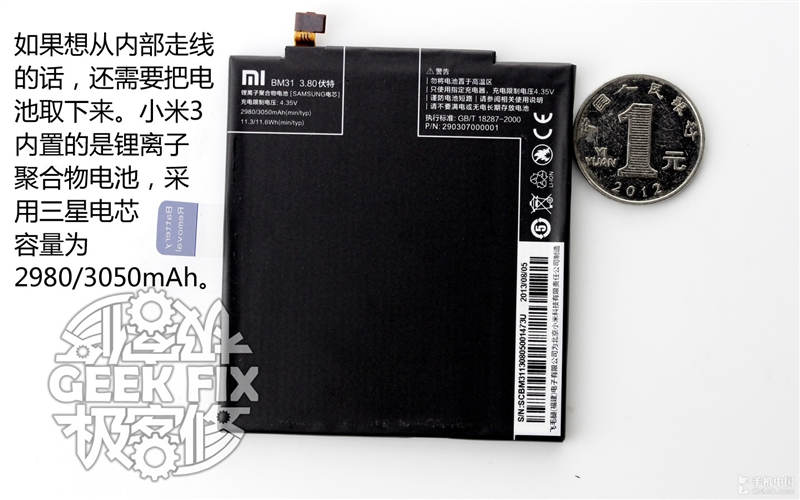

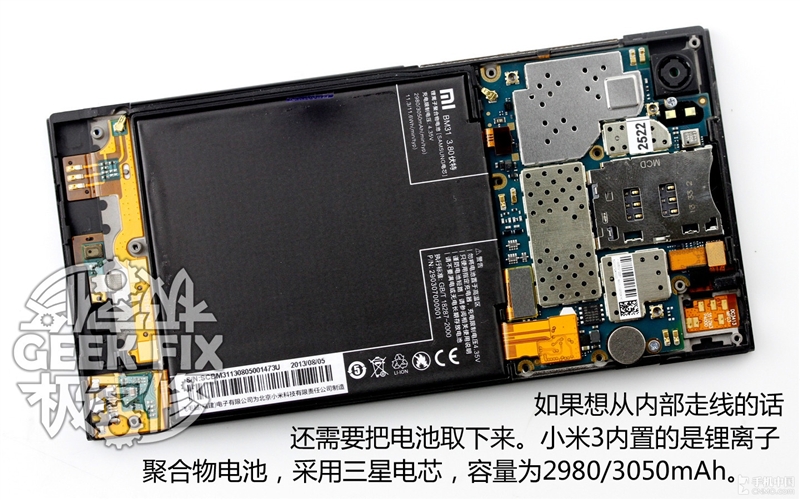

如果想从内部走线的话,还需要把电池取下来。小米3内置的是锂离子聚合物电池,采用三星电芯,容量为2980/3050mAh。

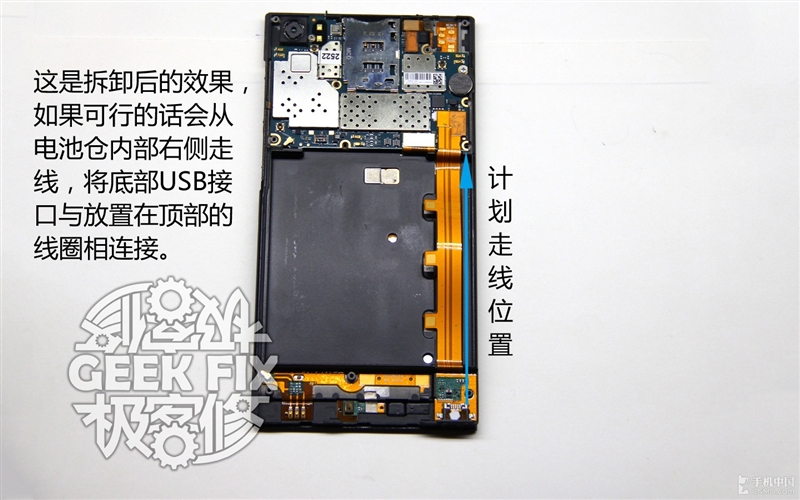

这是拆卸后的效果,如果可行的话会从电池仓内部右侧走线,将底部USB接口与放置在顶部的线圈相连接。

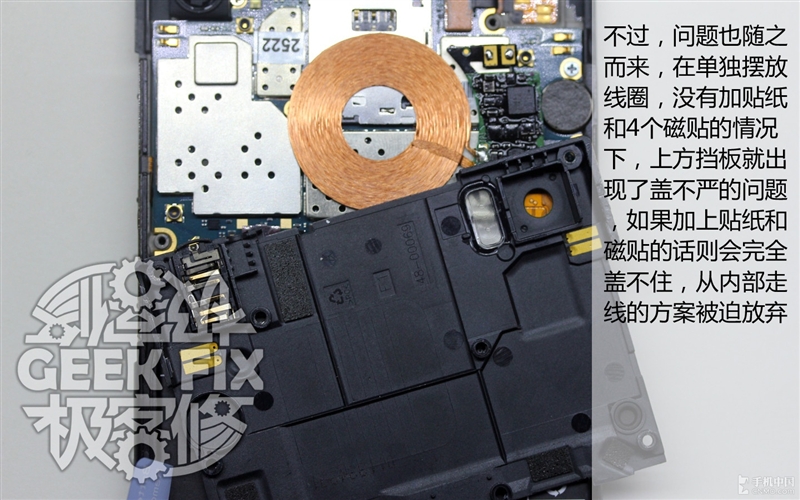

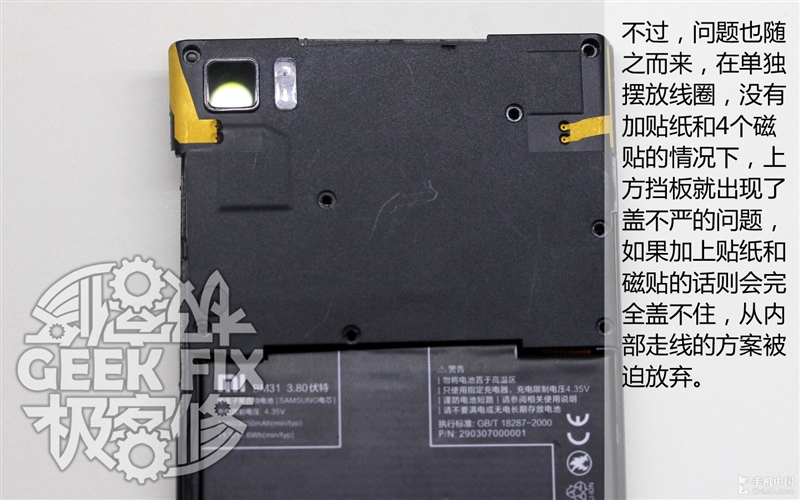

之前小米1、小米2的改装都是将充电线圈直接贴在机身中部,严重影响取电池和更换SIM卡等操作。虽然小米3不会存在这个问题,但阿良表示还是想先尝试一下别的方法,比如将线圈放在顶部主板区域,然后在内部走线,尽量避免影响美观度。在反复摆放之后,找到了一个相对合适的位置。不过,问题也随之而来,在单独摆放线圈,没有加贴纸和4个磁贴的情况下,上方挡板就出现了盖不严的问题,如果加上贴纸和磁贴的话则会完全盖不住,从内部走线的方案被迫放弃。

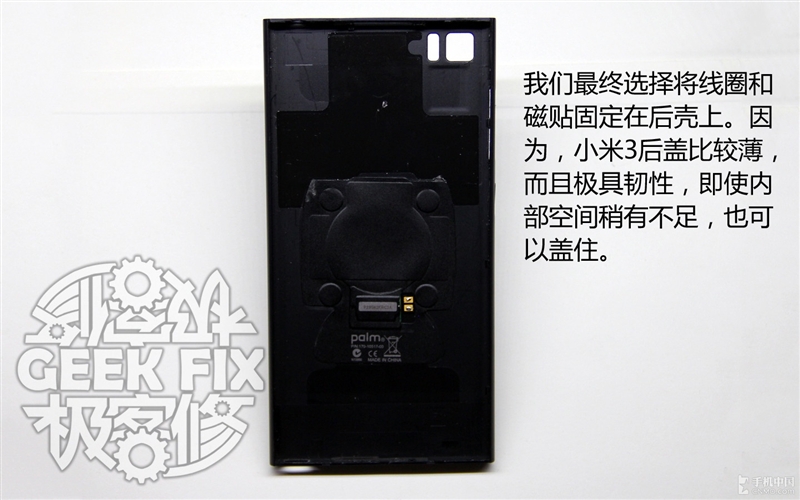

在反复讨论之后,我们最终选择将线圈和磁贴固定在后壳上。因为,小米3后盖比较薄,而且极具韧性,即使内部空间稍有不足,也可以盖住。

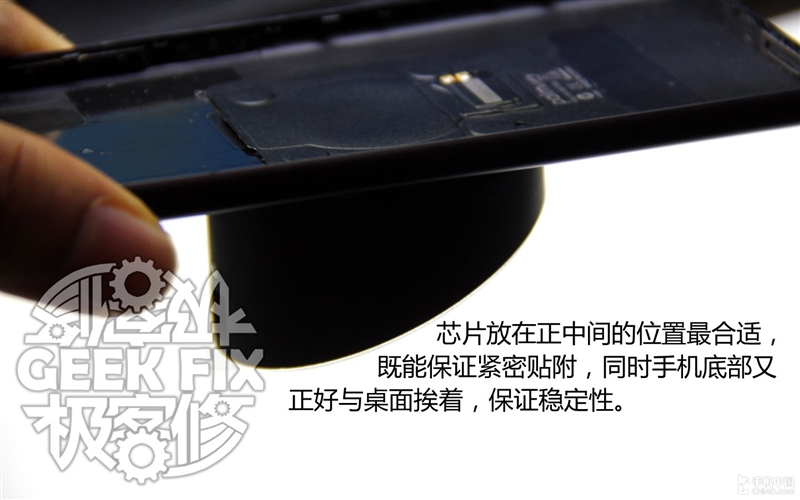

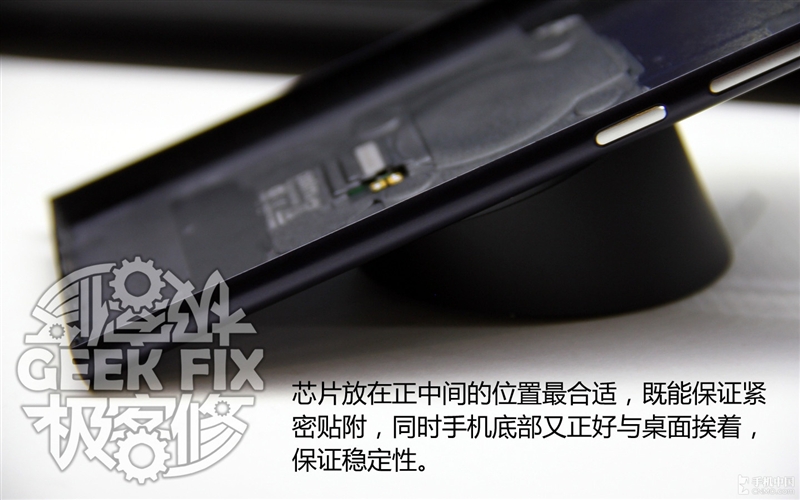

接下来要做的就是确定线圈具体固定的位置,因为点金石本身是呈斜面状态的,它和手机需要磁力吸附(这就是磁贴存在的原因)。如果位置选择不好的话就会出现接触不良等问题。比对之后,发现芯片放在正中间的位置最合适,既能保证紧密贴附,同时手机底部又正好与桌面挨着,保证稳定性。

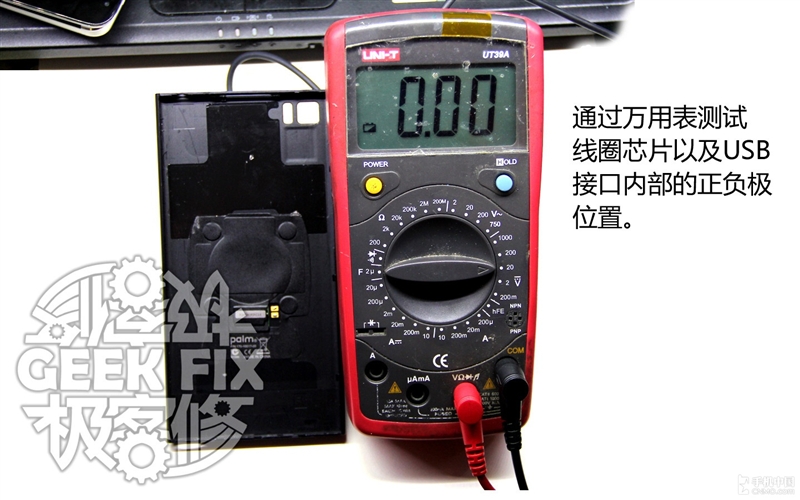

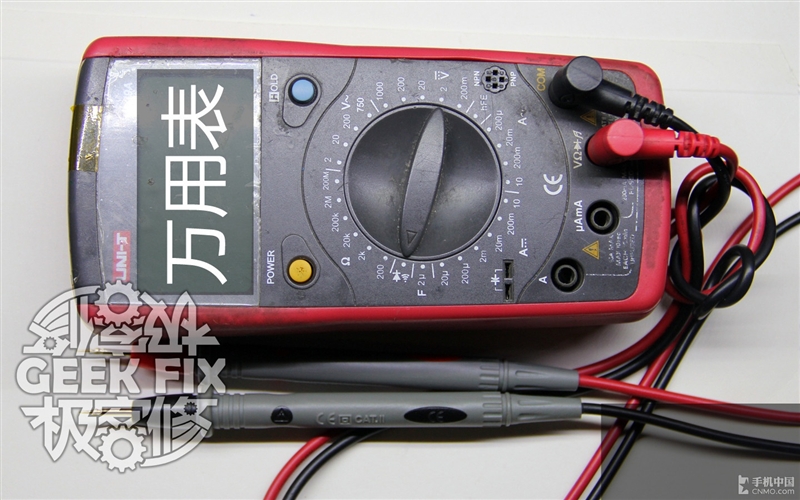

总的来看,线圈固定好之后,只需用线将其与USB接口相连即可完工。但在这之前还需要确定几个位置,不过这次不是摆放位置,而是线圈芯片以及USB接口内部的正负极位置,这就需要万用表出马了。

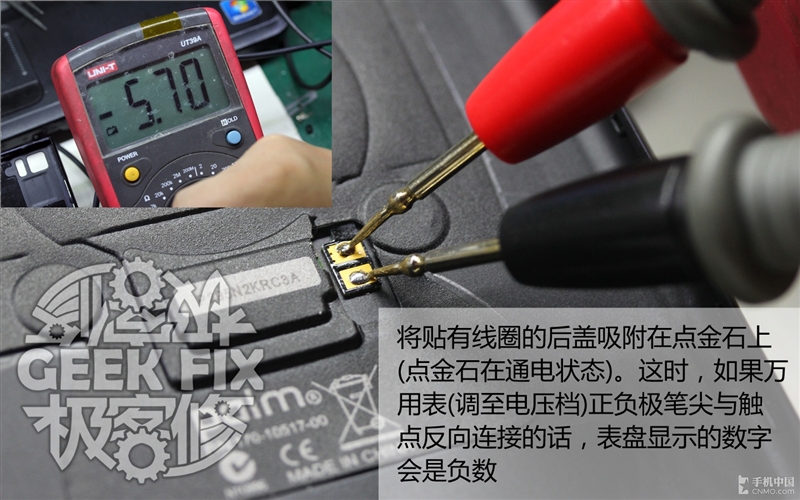

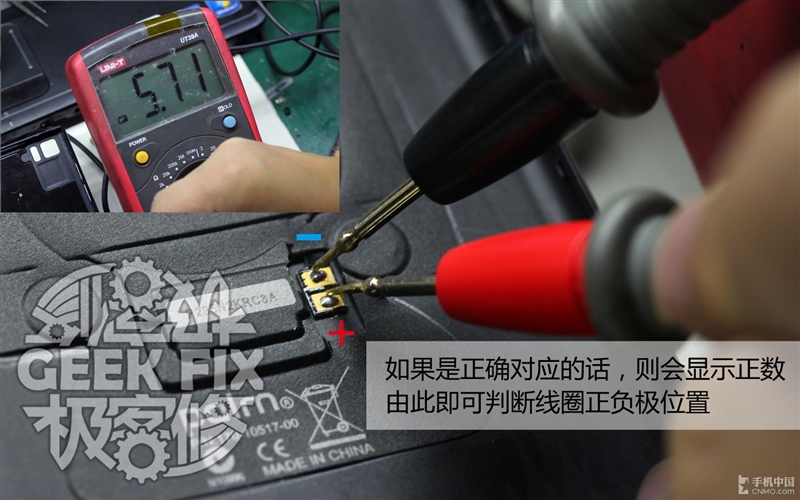

首先,测试线圈芯片的两个触点,将贴有线圈的后盖吸附在点金石上(点金石在通电状态)。这时,如果万用表(调至电压档)正负极笔尖与触点反向连接的话,表盘显示的数字会是负数;如果是正确对应的话,则会显示正数,由此即可判断线圈正负极位置。

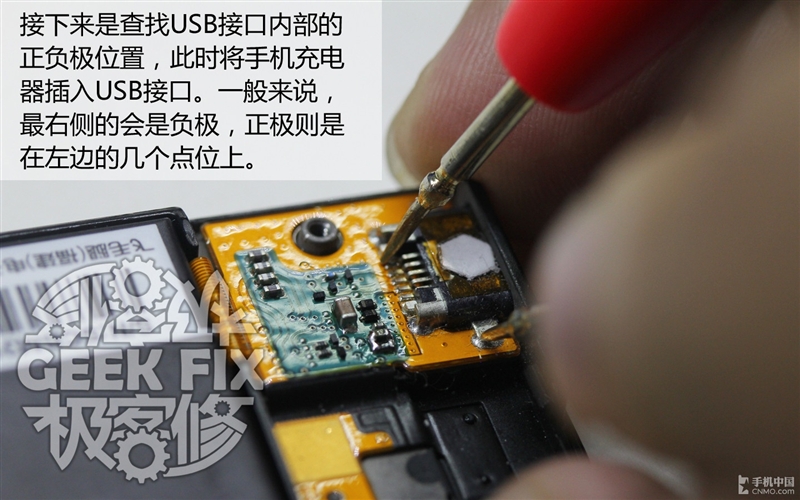

接下来是查找USB接口内部的正负极位置,此时将手机充电器插入USB接口。一般来说,最右侧的会是负极,正极则是在左边的几个点位上。

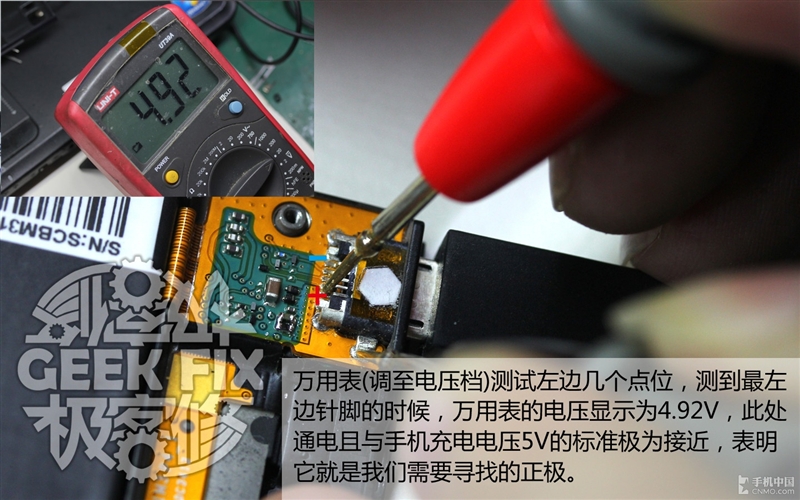

通过万用表(调至电压档)测试左边几个点位,测到最左边针脚的时候,万用表的电压显示为4.92V,此处通电且与手机充电电压5V的标准极为接近,表明它就是我们需要寻找的正极。

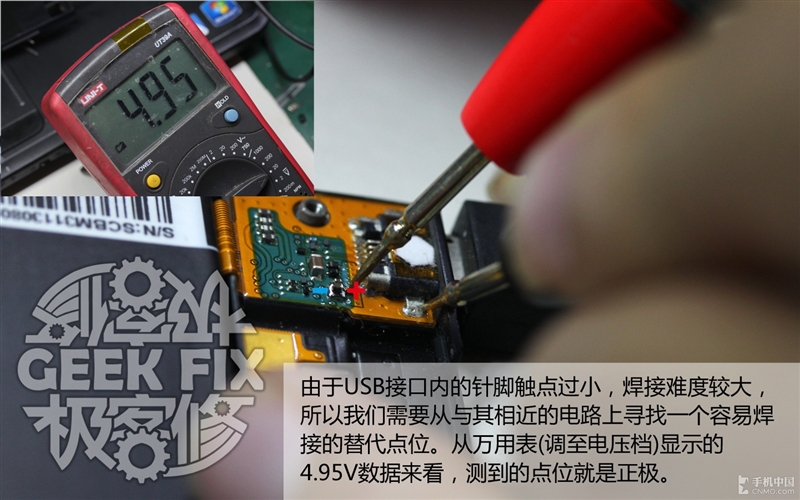

由于USB接口内的针脚触点过小,焊接难度较大,所以我们需要从与其相近的电路上寻找一个容易焊接的替代点位,寻找正极的方法与前面一样,从万用表(调至电压档)显示的4.95V数据来看,测到的点位就是正极,其相对应的位置则是负极。

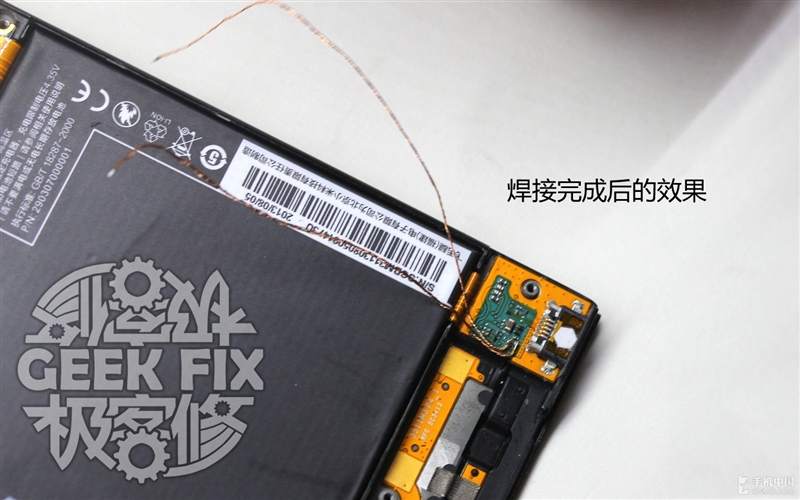

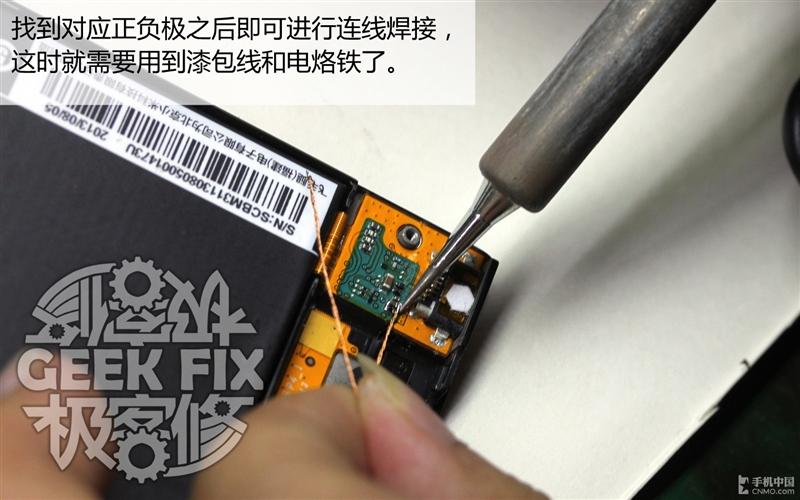

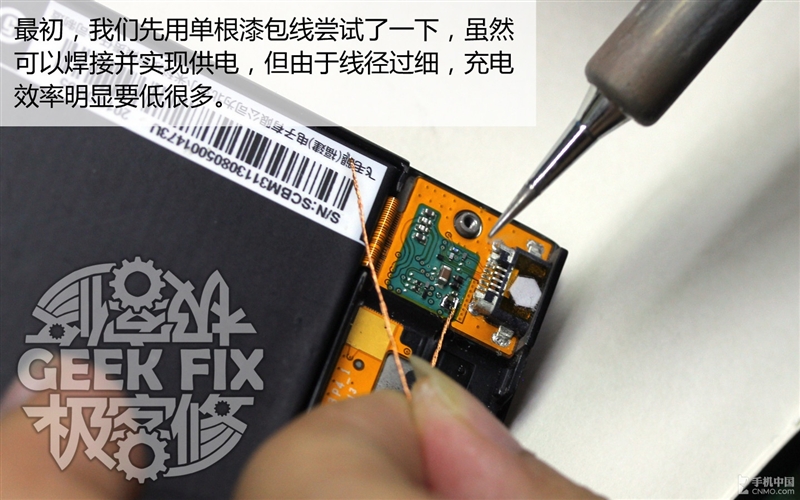

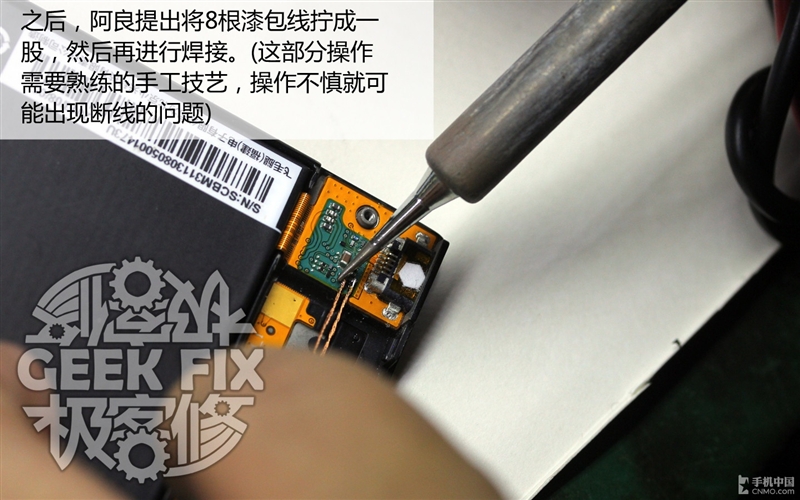

找到对应正负极之后即可进行连线焊接,这时就需要用到漆包线和电烙铁了。最初,我们先用单根漆包线尝试了一下,虽然可以焊接并实现供电,但由于线径过细,充电效率明显要低很多。之后,阿良提出将8根漆包线拧成一股,然后再进行焊接。(这部分操作需要熟练的手工技艺,操作不慎就可能出现断线的问题)

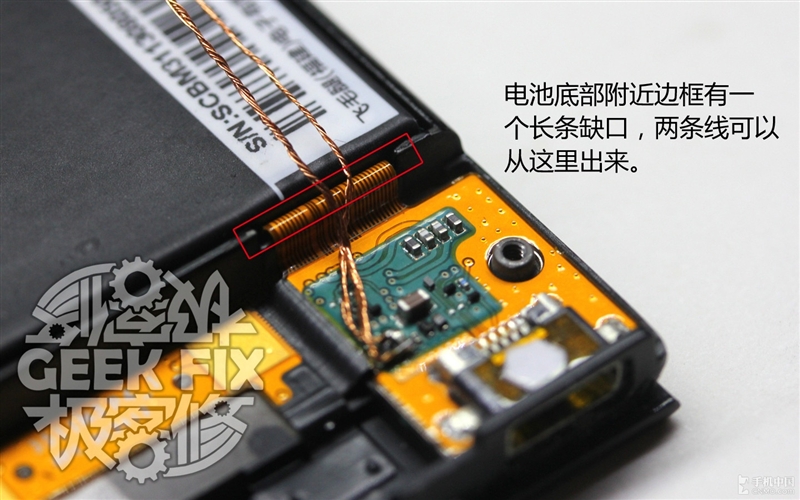

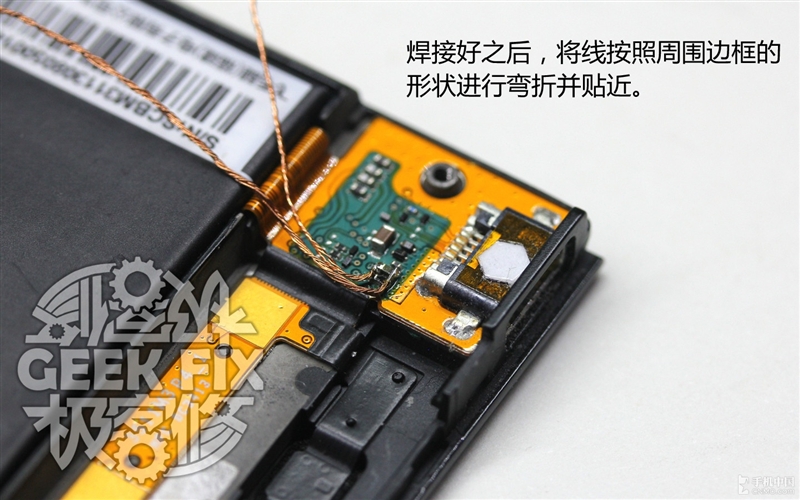

焊接好之后,将线按照周围边框的形状进行弯折并贴近。电池底部附近边框有一个长条缺口,两条线可以从这里出来。

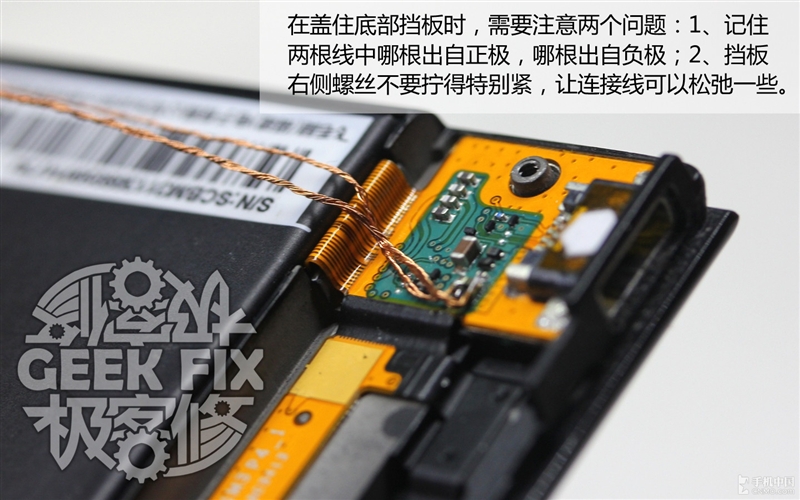

在盖住底部挡板时,需要注意两个问题:1、记住两根线中哪根出自正极,哪根出自负极;2、挡板右侧螺丝不要拧得特别紧,让连接线可以松弛一些。

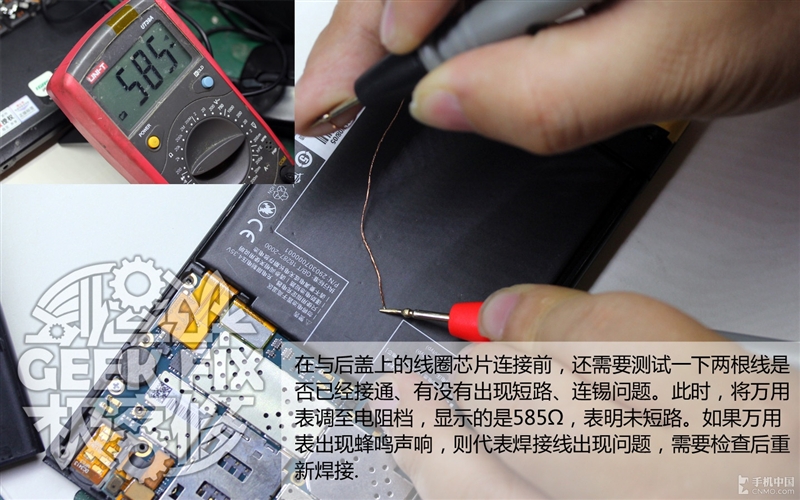

在与后盖上的线圈芯片连接前,还需要测试一下两根线是否已经接通、有没有出现短路、连锡问题。此时,将万用表调至电阻档,显示的是585Ω,表明未短路。如果万用表出现蜂鸣声响,则代表焊接线出现问题,需要检查后重新焊接。

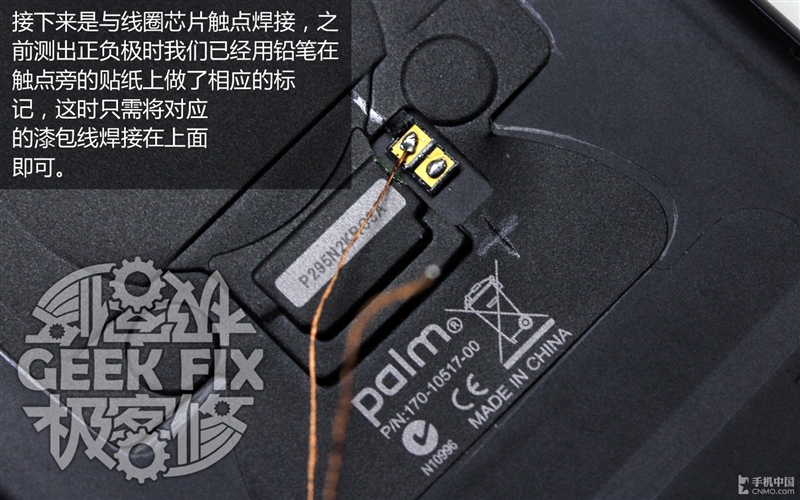

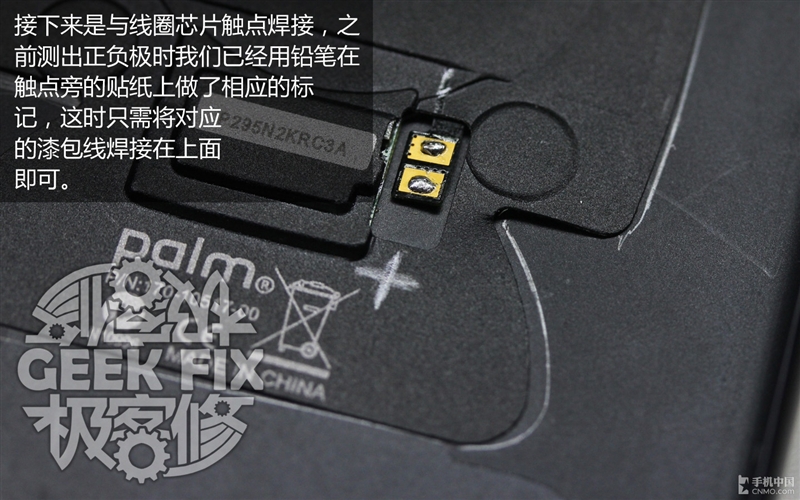

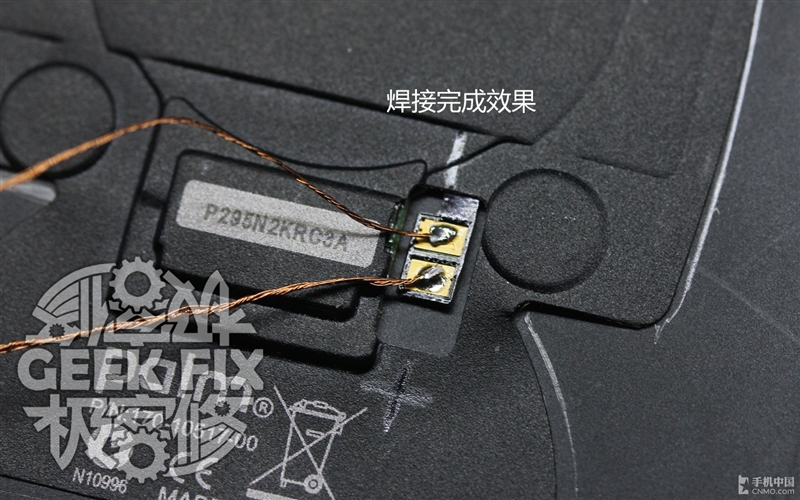

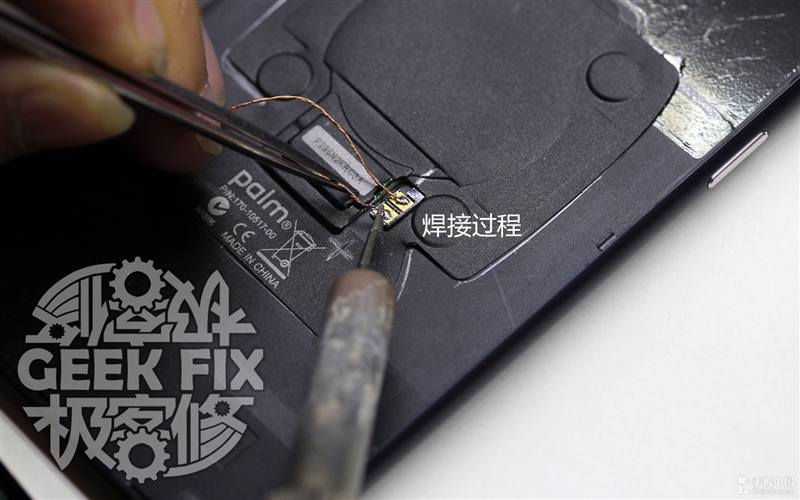

接下来是与线圈芯片触点焊接,之前测出正负极时我们已经用铅笔在触点旁的贴纸上做了相应的标记,这时只需将对应的漆包线焊接在上面即可。到此,小米3无线充电改装的主要工作已经基本完成,剩下就是测试成果了。

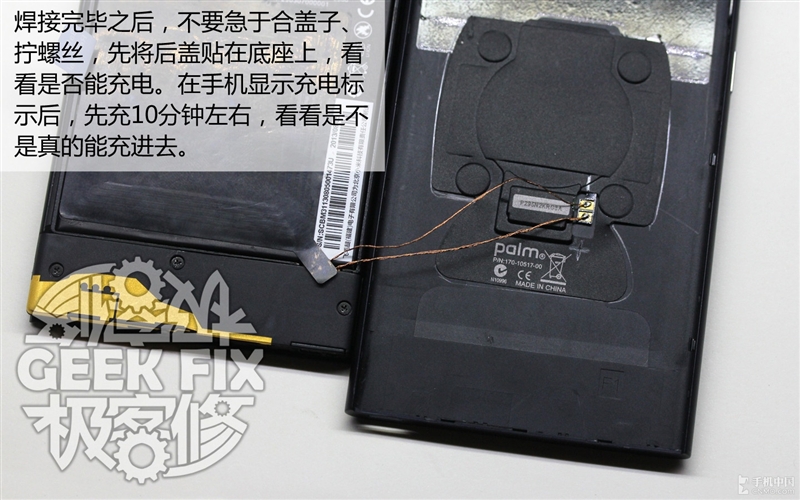

焊接完毕之后,不要急于合盖子、拧螺丝,先将后盖贴在底座上,看看是否能充电。在手机显示充电标示后,先充10分钟左右,看看是不是真的能充进去。

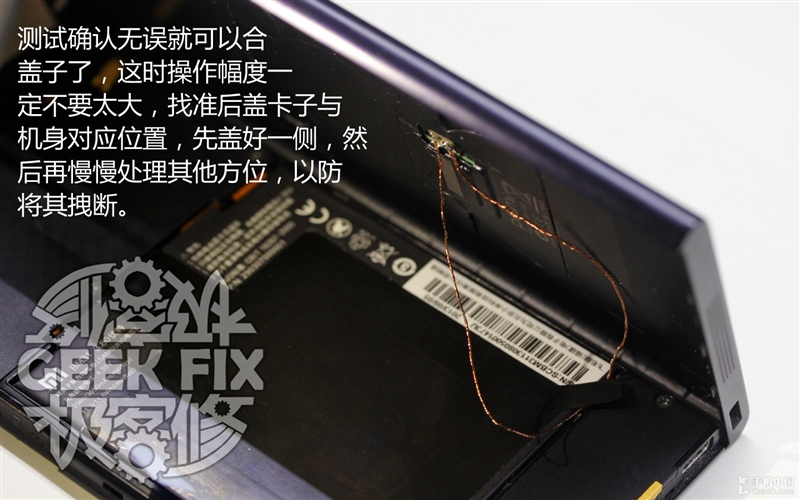

测试确认无误就可以合盖子了,这时操作幅度一定不要太大,找准后盖卡子与机身对应位置,先盖好一侧,然后再慢慢处理其他方位,以防将其拽断。

重新安装完成后,手机后盖可以跟机身完美契合。不过,由于小米3后盖过薄、偏软,再加上没有弧度,无线充电线圈和芯片对应的位置略微有些鼓起,但看起来并没有什么异常,使用时手感也没有任何变化。

在测试无线充电之前,我们先用线充试了一下,USB接口一切正常,可以充电。

用点金石进行无线充电,一样成功通过,线圈、芯片、磁贴位置合理,吸附力也很强,拿起手机后,点金石也不会掉落。接下来,我们又给小米3装了一个保护套,厚度增加了0.5毫米,虽然磁贴吸附能力有所下降,但是充电却并未受到影响。

考虑到无线充电线圈与小米3的NFC芯片贴得过近,最后还特意测试了一下NFC功能,发现没有受到任何影响。到此,小米3无线充电才算是完全改装成功。目前,三星、诺基亚的高端旗舰产品都加入了无线充电功能,但是短时间内,它还不会成为智能手机的标配。一方面,厂商在设计时需要考虑到这部分功能,主板少不了做一些改动,成本会相应增加;另一方面,无线充电与有线充电带给用户体验的差异并不大,而且也没有太过明显的优势;还有就是该功能现时的基础和普及还不高,应用也不够广泛。不过,当无线充电和电能转换技术加入到更多电器和电子产品当中时,或许会很快发展、崛起。此外,现阶段改装无线充电可以作为手机维修的一种辅助方案,例如用户手机的USB接口损坏,无法修复、只能更换整块主板时,改装无线充电就成了一个低成本解决充电问题的方法。
